$ lsinitramfs /boot/initrd.img-$(uname -r) | grep virtio¶ Migration de machines virtuelles depuis VMware vers Openstack
Il est possible de migrer des machines virtuelles (VM) créées dans un environnement VMware vers un environnement Openstack moyennant quelques contraintes et manipulations.
La principale contrainte repose sur les drivers "virtio" qui doivent être installés sur la VM lorsqu’elle se lance sous Openstack. Or l’installation de ces drivers peut différer d’un OS à l’autre. Ci dessous sont présentés quelques modes opératoires qui ont été testés, dans chaque cas le contexte est précisé. L’environnement d’origine est vSphere 7.0U2 et celui de destination Openstack Yoga/swift.
Dans tous les cas, il faut avoir les accès (id / mot de passe) au host esx où se trouve la VM pour pouvoir télécharger son fichier VMDK.
Liens utiles
-
StarWind V2V Converter : Utilitaire (Windows) de conversion de différents formats de fichiers de machines virtuelles
-
Drivers Virtio pour Windows (prendre le fichier ISO)
-
Cloudbase-init : outil d’initialisation d’une VM sous Windows (équivalent cloud-init)
¶ VM sous Ubuntu 22.04
¶ Sur la VM d’origine (sous VMware donc) :
-
S’assurer que les drivers virtio sont bien activés dans l’image de boot :
Normalement sous Ubuntu , les drivers virtio sont déjà activés dans l’image de boot. A minima les lignes suivantes devraient être listées :
usr/lib/modules/5.15.0-43-generic/kernel/drivers/block/virtio_blk.ko usr/lib/modules/5.15.0-43-generic/kernel/drivers/net/virtio_net.ko usr/lib/modules/5.15.0-43-generic/kernel/drivers/scsi/virtio_scsi.ko -
Arrêter la VM :
$ shutdown -h now -
Télécharger le fichier VMDK de la VM depuis son datastore, soit directement avec l’interface du host esx , soit en scp si les accès ssh sont possible , ou encore avec un outil tel que Starwind V2V Converter
-
Convertir le fichier VMDK en fichier QCOW2 :
-
soit avec StarWind V2VConverter qui le fait nativement
-
soit sous Linux avec qemu-img :
$ qemu-img convert -p -f vmdk -O qcow2 myUbuntu.vmdk myUbuntu.qcow2
-
¶ Sur Openstack
-
Depuis la CLI openstack , créer une image à partir du fichier qcow2
$ openstack image create --disk-format qcow2 --progress --file myUbuntu.qcow2 myUbuntuSi la VM d’origine démarre en mode UEFI (au lieu de BIOS), ajouter l’option
--property hw_firmware_type=uefià la création de l’image (le type BIOS est la valeur par défaut). -
Créer un volume bootable, ou lancer une instance directement sur l’image . Par exemple en CLI :
$ openstack volume create --bootable --size=10 --image myUbuntu myUbuntu-VOL $ openstack server create --volume myUbuntu-VOL --network default --flavor m1.small MyUbuntuServer
La VM démarre normalement, on peut se connecter en console. Le configuration réseau doit être adaptée (voir /etc/netplan ).
¶ VM sous Redhat / CentOS / Almalinux
¶ Sur la VM d’origine
(testé sous Almalinux 8.6)
-
Vérifier que le noyau supporte les drivers virtio. La commande :
$ grep -i virtio /boot/config-$(uname -r)doit lister à minima :
CONFIG_VIRTIO_BLK=m -
Les drivers virtio ne sont pas activés dans l’image de boot. La commande :
$ lsinitrd /boot/initramfs-$(uname -r).img | grep -i virtione retourne rien. Il faut alors reconstruire l’image de boot en incluant les drivers virtio :
$ mkinitrd -f --allow-missing --with=virtio_blk --preload=virtio_blk --with=virtio_net --preload=virtio_net --with=virtio_console --preload=virtio_console /boot/initramfs-$(uname -r).img $(uname -r)La commande lsinitrd précédente doit retourner :
$ lsinitrd /boot/initramfs-$(uname -r).img | grep -i virtio Arguments: -f --add-drivers ' virtio_blk virtio_blk virtio_net virtio_net virtio_console virtio_console -rw-r--r-- 1 root root 9096 Apr 18 2022 usr/lib/modules/4.18.0-372.9.1.el8.x86_64/kernel/drivers/block/virtio_blk.ko.xz -rw-r--r-- 1 root root 15008 Apr 18 2022 usr/lib/modules/4.18.0-372.9.1.el8.x86_64/kernel/drivers/char/virtio_console.ko.xz -rw-r--r-- 1 root root 26160 Apr 18 2022 usr/lib/modules/4.18.0-372.9.1.el8.x86_64/kernel/drivers/net/virtio_net.ko.xz -
Eteindre la VM :
$ shutdown -h now -
Télécharger le fichier VMDK de la VM depuis son datastore, soit directement avec l’interface du host esx , soit en scp si les accès ssh sont possible , ou encore avec un outil tel que Starwind V2V converter (Windows).
-
Convertir le fichier VMDK en fichier QCOW2
-
soit avec StarWind V2VConverter qui le fait nativement
-
soit sous Linux avec qemu-img :
$ qemu-img convert -p -f vmdk -O qcow2 myRedhat.vmdk myRedhat.qcow2
-
¶ Sur Openstack
-
Depuis le CLI openstack , créer une image à partir du fichier qcow2 :
$ openstack image create --disk-format qcow2 --progress --file myRedhat.qcow2 myRedhatSi la VM d’origine démarre en mode UEFI (au lieu de BIOS), ajouter l’option
--property hw_firmware_type=uefià la création de l’image (le type BIOS est la valeur par défaut). -
Lancer une instance directement à partir de l’image, ou à partir d’un nouveau volume. Par exemple en CLI :
$ openstack volume create --bootable --size=10 --image myRedhat myRedhat-VOL $ openstack server create --volume myRedhat-VOL --network default --flavor m1.small MyRedhatServer
La VM démarre normalement, on peut se connecter en console. Le configuration réseau doit être adaptée (voir /etc/sysconfig/network-scripts ).
| Il peut être utile d’installer le package qemu-guest-agent une fois la VM transférée |
¶ VM sous Windows
(testé sous Windows server 2019)
Avant d’être migrée sous Openstack, une VM Windows doit être "préparée". Pour cela les ressources suivantes sont nécessaires :
-
Les drivers Virtio pour windows sous forme d’un fichier ISO
-
L’utilitaire Cloudbase-init
| Avant toute modification de la VM d’origine, il est recommandé de faire une sauvegarde ou un clone de celle-ci. |
| L’étape sysprep recrée un profil Administrateur vierge , attention à sauvegarder les données de celui ci. |
¶ Dans la VM d’origine, sous Windows :
-
Désinstaller les outils spécifiques à la platetforme d’origine (Zabbix, vmware-tools, puppet,..)
-
Télécharger et monter (dans notre exemple sur
E:\) le fichier ISO des drivers Virtio -
Via le gestionnaire de périphériques (devmgmt.msc) , installer les drivers virtio :
-
menu Action → add legacy hardware → manually install → parcourir le CD pour trouver la bonne version des drivers (par exemple NetKVM > 2k19 > amd64)
-
installer les drivers Balloon, NetKVM, qemupciserial, viorng, vioscsi, vioserial, et viostor
Il est aussi possible d’installer tous les drivers en mode silencieux avec la commande :
msiexec /i E:\virtio-win-gt-x64.msi /qr -
-
Installer qemu-guest-agent :
E:\virtio-win-guest-tools.exe /install /quiet /norestart -
Importer le fichier de registre soit par regedit, soit par la commande :
reg import virtio.reg -
Installer Cloudbase-init :
-
laisser les options par défaut
-

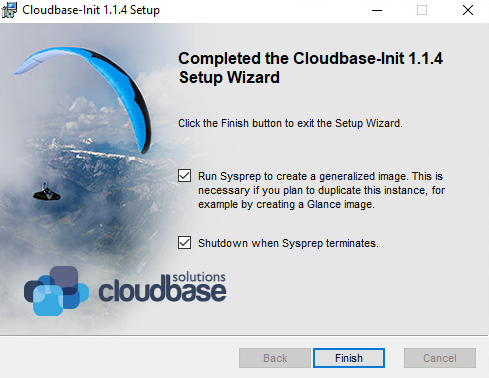

dernière page : sélectionner Run Sysprep … et Shutdown when Sysprep terminates
-
Une fois la VM arrêtée, transférer son fichier VMDK et le convertir en QCOW2
¶ Sur Openstack :
-
Créer une image à partir du fichier QCOW2 en fixant les properties
hw_disk_bus=virtioethw_firmware_type=uefi(si non BIOS) :$ openstack image create --progress --property hw_disk_bus=virtio --property hw_firmware_type=uefi --disk-format qcow2 --file myWindows.qcow2 myWindows -
Créer un volume à partir de cette image, de type big et d’une taille au moins égale au disque d’origine (le format QCOW2 est compressé)
$ openstack volume create --type big --size 51 --image myWindows myWindows-VOL -
Lancer une instance sur ce volume.
La première connexion à la console demande d’initialiser le mot de passe administrateur, un nouveau profil est créé. Mais les autres profils sont bien conservés.
